Удалённая настройка объекта и корректировка параметров защиты с помощью выключателя AV POWER от EKF

Удалённый контроль позволяет настраивать каждый параметр защиты на линиях и получать данные о сети, потреблении и состоянии аппаратов в режиме реального времени. Учёт этих аспектов необходим для аудита, прогнозирования и своевременного предотвращения развития аварийных ситуаций и выхода из строя оборудования. Заблаговременный сигнал о неисправности в сети позволяет обслуживающему персоналу оперативно выявить проблемный участок и устранить проблему.

Программируемый контроллер EKF PRO-Logic

Зарубежные бренды, покинувшие российский рынок, оставили огромные возможности для роста отечественных компаний во всех отраслях, в том числе в сфере производства электротехнического и силового оборудования. Российский бренд EKF располагает широким ассортиментом продукции, которая по характеристикам и качеству не уступает европейским аналогам. На протяжении последних семи лет EKF занимался локализацией производства и сегодня в активе бренда две производственные площадки во Владимирской области, собственная лаборатория в Москве и широкая сеть складских комплексов. Всё это позволяет конкурировать с зарубежными производителями не только по качеству, но и по цене, причём сравнение по цене всегда в пользу EKF за счет упрощённой логистики.

EKF представляет автоматические выключатели в литом корпусе серии AV POWER и воздушные автоматические выключатели серии ВА-45 v2. По характеристикам и качеству они оптимальны для замены иностранных аналогов для электросетевых, нефтяных, газовых компаний и крупных промышленных предприятий. Обе серии автоматов оснащены электронными расцепителями и поддерживают настройку и мониторинг нагрузки по сети Modbus RTU через интерфейс RS-485.

Автоматический выключатель AV POWER фиксирует изменения и передаёт данные на диспетчерский пункт в центр обработки данных. Диспетчер видит, что развивается аварийная ситуация и уже на этапе её начала может направить ремонтную бригаду. Остановка двигателя, например, на нефтяном предприятии приведет к длительному простою и большим затратам на запуск скважины. Поэтому превентивный ремонт в момент, когда причина аварии только начала себя проявлять сохранит работоспособность оборудования и спасёт бюджет от незапланированных трат.

Автоматические выключатели в литом корпусе с электронным расцепителем рассчитаны на номинальный ток от 32 до 1600 А, их предельная коммутационная способность до 100 кА. Электронный расцепитель ETU 6.2 обладает встроенной функцией передачи данных. Он может дистанционно передавать информацию о выставленных настройках в центр обработки данных, есть возможность настраивать защитные параметры и пофазно отслеживать значения тока, протекающего через автоматический выключатель. При добавлении аксессуаров: вспомогательных контактов и моторного привода, у автомата появляются дополнительные возможности — передача данных о статусе автомата и удаленное управление.

Воздушные автоматические выключатели ВА-45 v2 рассчитаны на номинальный ток до 6300 А с предельной коммутационной способностью до 120 кА. Аппараты оснащаются электронным расцепителем с блоком коммуникации Modbus RTU. Выключателем можно управлять дистанционно — снимать и выставлять защитные настройки, а также контролировать с его помощью параметры работы сети по току, напряжению, мощности и гармоникам.

Автоматические выключатели серий AV POWER и ВА-45 v2 позволяют дистанционно не только снимать данные сети для измерений, но и контролировать параметры работы аппаратов. Раньше для контроля параметров сети НКУ необходимо было оборудовать дополнительной аппаратурой. После отходящих аппаратов или вводных автоматических выключателей создавались измерительные узлы в составе измерительных трансформаторов, многофункциональных измерительных устройств или амперметров. Автоматические выключатели EKF способны заменить все эти дополнительные устройства без потери точности измерений и существенно сократить стоимость НКУ.

Автоматический выключатель в литом корпусе EKF AV POWER

КОНТРОЛЬ ОБОРУДОВАНИЯ С ПОМОЩЬЮ РЕШЕНИЙ EKF

Для наглядности рассмотрим решение от EKF на автоматических выключателях линеек AV POWER и ВА-45 v2. Задача — реализовать ГРЩ с системой шин 2 в 2, с вводными аппаратами на 3200 А и 20 отходящими автоматами на каждой секции. ГРЩ должен быть подключен к SCADAсистеме на объекте.

Компонуем ГРЩ из воздушных автоматических выключателей ВА-45 v2 и автоматов в литом корпусе AV POWER. После сборки силовой части подключаем аппараты к логическому контроллеру от EKF PRO-Logic, на нём же прописываем алгоритм работы АВР для данного ГРЩ. PRO-Logic может объединить до 64 аппаратов в одну сеть, для сбора данных, параметрирования и управления.

Программируемые логические контроллеры PRO-Logic позволяют создавать любые алгоритмы управления с помощью бесплатного программного обеспечения PRO-Logic master.

Контроллеры EKF PRO-Logic имеют компактную модульную структуру, к головному модулю ПЛК по внутренней шине могут быть подключены до 15 модулей расширения. В системе с одним головным модулем PRO-Logic F200 может быть задействовано до 256 точек ввода/вывода. По внутренней шине к PRO-Logic подключаются модули расширения головного модуля контроллера.

Модули ввода/вывода — это PRO-Logic REMF, EREMF. Они обеспечивают удалённое подключение сигналов.

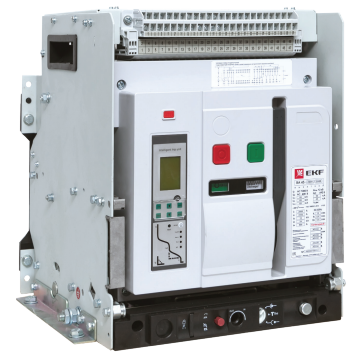

Воздушный автоматический выключатель серии EKF BA-45 v2

Программируемые контроллеры PRO-Logic оснащены наиболее популярными в России и странах СНГ промышленными интерфейсами RS-485 и Ethernet. Поддержка протоколов передачи Modbus RTU и Modbus TCP позволяет легко интегрировать ПЛК PRO-Logic в существующую сеть предприятия. Контроллер PRO-Logic может трансформировать данные мониторинга параметров сети в протокол Modbus TCP и передавать их по интерфейсу Ethernet для подключения ГРЩ к SCADA-системе.

Программная среда PRO-Logic master бесплатна, имеет библиотеку на 200 инструкций, встроенную справку и примеры готовых программ, симулятор для отладки программы и защиту проекта паролем. ПО можно скачать на сайте EKF.

Для удобства обслуживания ГРЩ можно оборудовать панелью оператора PRO-Screen, которая позволит отслеживать работу АВР и отходящих автоматов прямо с двери панели ГРЩ.

Панели оператора EKF PRO-Screen доступны в четырех типоразмерах с диагональю дисплея от 4,3 до 15,6 дюймов. PRO-Screen оснащены интерфейсами RS-485 и Ethernet, имеют USB-порт и SD-слот для архивирования журнала событий и аварий. Фронтальная степень защиты — IP65. Резистивный экран панели оператора PRO-Screen устойчив к загрязнениям и имеет сенсорное управление. Возможно управление процессом как в перчатках, так и без, а также стилусом.

В бесплатной программной среде PRO-Screen master с русскоязычным интерфейсом пользователь может создать системы диспетчеризации в любой форме: в виде графических мнемосхем, аналитических отчетов, журналов технологических и аварийных событий, линий тренда текущих и архивных параметров.

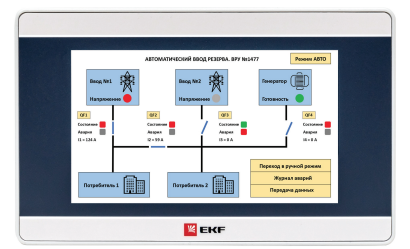

Сенсорная панель оператора EKF PRO-Screen

С помощью комбинации автоматических выключателей, программируемого логического контроллера и панели оператора EKF можно выстроить систему удалённого мониторинга параметров работы сети на ответственных объектах. Раньше подобные системы можно было создать только на оборудовании зарубежных брендов, но сегодня EKF готов предложить качественный отечественный аналог.

Система интеллектуального управления и контроля параметров работы оборудования на промышленных предприятиях, предприятиях ТЭК позволит повысить качество и надёжность электроснабжения потребителей и обеспечить стабильную работу сложного энергоёмкого оборудования. Интеллектуальные технологии в энергетике решат вопросы энергосбережения, снизят риски аварий, пожаров, коротких замыканий, повысят уровень безопасности на предприятиях.
