Введение
Современные металлургические производства всё чаще используют электродуговые печи (ЭДП) как ключевые установки для выплавки металла благодаря их высокой мощности, гибкости в управлении и энергетической эффективности. Однако вместе с технологическими преимуществами ЭДП вносят в энергетическую систему ряд значительных нарушений. В первую очередь это касается фазной несимметрии напряжений, возникающей в результате неравномерного и импульсного характера нагрузки, а также колебаний реактивной мощности по фазам.
Несимметрие напряжение искажает форму напряжений и токов, приводит к ухудшению качества электроэнергии, вызывает неравномерный износ оборудования, снижает надёжность энергосистемы и ухудшает эффективность плавильного процесса. Особенно критично это становится при питании ЭДП от сетей среднего напряжения, где даже при применении трансформаторов с Δ-соединением сохраняются остаточные составляющие напряжений обратной последовательности.
Для устранения этих проблем применяются различные методы компенсации реактивной мощности — от статических компенсаторов (SVC, D-STATCOM) до интеллектуальных регуляторов. Однако их эффективность ограничивается либо инерционностью, либо жёсткой логикой управления. В этом контексте актуальным направлением становится применение методов интеллектуальной оптимизации, позволяющих адаптивно настраивать параметры системы в условиях реального времени и нелинейной динамики.
Актуальность
В данной работе предлагается метод оптимизации фазных углов открытия тиристоров в системе фазной компенсации ЭДП с использованием генетического алгоритма (ГА). Такой подход позволяет управлять потоками реактивной мощности в каждой фазе индивидуально и эффективно снижать несимметрию фазных напряжений.
Актуальность проводимого исследования обусловлена рядом критических факторов. Во-первых, с учётом стремительного роста применения электродуговых печей в промышленности возрастает потребность в устойчивых и надёжных решениях, обеспечивающих высокое качество электроснабжения. Во-вторых, существующие методы компенсации реактивной мощности и несимметрии напряжений зачастую не справляются с быстрыми и непредсказуемыми изменениями нагрузки, характерными для работы ЭДП. В таких условиях становится необходимым использование более гибких и интеллектуальных подходов. ГА, как метод глобальной оптимизации, обладает высокой эффективностью при поиске оптимальных параметров в многомерных, нелинейных и слабоформализованных системах. Его применение в управлении углами открытия тиристоров позволяет реализовать автоматизированную адаптивную компенсацию фазной несимметрии в реальном времени, что особенно важно для процессов, чувствительных к качеству напряжения.
Анализ современных методов компенсации фазной несимметрии
Проблема фазной несимметрии напряжений при питании ЭДП остаётся актуальной даже при применении трансформаторов с Δ-соединением на вторичной стороне. Несмотря на то, что Δ-соединение эффективно ограничивает циркуляцию токовой несимметрии, остаточная несимметрия фазных напряжений по-прежнему наблюдается на стороне питающей сети (например, 35 кВ), что подтверждено рядом современных исследований [5-6].
В работе Chang Fei et al. представлен анализ и разработка стратегий управления STATCOM при компенсации остаточной фазной несимметрии напряжений в сети 35 кВ, питающей ЭДП с трансформатором с Δ-соединением. Авторы показывают, что остаточная компонента напряжений обратной последовательности (negative sequence voltage) сохраняется и может быть значительно снижена за счёт применения STATCOM с фазно-зависимым управлением [1].
Работа Xu et al. демонстрирует практическое применение D-STATCOM в комплексе с пассивными фильтрами для компенсации мощности и улучшения качества электроэнергии в системе питания ЭДП. Авторы фиксируют существенное снижение фазной несимметрии напряжений на шинах 35 кВ после внедрения D-STATCOM [2].
Современное исследование Olczykowski также подчёркивает, что даже при использовании трансформаторов с Δ-соединением остаточная операционная несимметрия фазных напряжений измерима и значима. В работе предложен новый метод количественной оценки этого показателя в промышленных условиях, что подтверждает необходимость его учёта при проектировании систем компенсации [3].
В работах Grünbaum и Pernot была продемонстрирована высокая эффективность применения устройств SVC и STATCOM для компенсации фазной несимметрии и колебаний напряжения, вызванных работой ЭДП. Особенно хорошие результаты были достигнуты с использованием STATCOM, обладающего высокой скоростью отклика, что позволяет балансировать фазные напряжения в реальном времени. По результатам исследований, качество электроснабжения в сети улучшилось на 10–15 % [4].
Таким образом, несмотря на эффективность существующих методов, они недостаточно гибки для динамичных условий работы ЭДП. Это обосновывает необходимость применения адаптивного подхода. В настоящем исследовании для оптимизации углов открытия тиристоров предлагается использовать генетический алгоритм.
Метод
Целью данного исследования является повышение качества электроэнергии и улучшение энергетической эффективности системы за счёт снижения фазной несимметрии напряжений в системе электроснабжения ЭДП. Для этого в каждую нерабочую фазу подключаются конденсаторы, управление их подключением осуществляется посредством тиристоров. Оптимальный выбор угла открытия тиристоров производится с применением ГА.
Электродуговые печи являются неотъемлемой частью современных металлургических производств и представляют собой мощную динамическую трёхфазную нагрузку. Их эксплуатация сопровождается неравномерным распределением токов и напряжений по фазам, что приводит к возникновению фазной несимметрии напряжений в питающей сети.
Причины возникновения фазной несимметрии в системах ЭДП включают:
— резкие колебания величины и направления тока в каждой фазе в течение времени;
— различия в электропроводности, температуре и физических свойствах металла, находящегося в процессе плавки, по фазам;
— влияние неравномерной электромагнитной индукции, приводящее к фазовой асимметрии магнитных полей.
В подобных условиях ЭДП функционирует как нагрузка без нулевой точки, в результате чего наблюдаются значительные различия в потоках реактивной мощности по фазам. Для количественного анализа фазной несимметрии напряжений в таких системах используется разложение по составляющим:
— прямой последовательности,
— обратной последовательности,
— нулевой последовательности.
Определение уровня каждой из этих составляющих позволяет объективно оценить степень фазной несимметрии в системе электроснабжения ЭДП и выбрать адекватные методы её компенсации.
Распределение реактивной мощности по фазам регулируется через угол открытия α каждого тиристора.
Применяя описанный выше метод, удаётся снизить фазную несимметрию напряжений в системе электроснабжения ЭДП за счёт управления балансом реактивной мощности по фазам. Для этого конденсаторы, подключённые к каждой фазе, управляются индивидуально с помощью тиристоров. Угол открытия тиристора в каждой фазе подбирается в соответствии с текущим режимом нагрузки, обеспечивая необходимую степень компенсации. Оптимизация углов открытия выполняется на основе ГА, что позволяет значительно улучшить показатели качества электроэнергии. Основное преимущество применения ГА заключается в его способности эффективно решать задачи оптимизации в условиях сложных, нелинейных и динамически изменяющихся процессов. В электродуговой печи взаимосвязь между напряжением и реактивной мощностью обладает именно такими характеристиками. Для успешного функционирования ГА крайне важно выбрать адекватную функцию приспособленности (fitness function), определяющую критерии оптимизации:
Следующая блок-схема иллюстрирует последовательность этапов работы ГА:
Рис. 1. Блок-схема работы генетического алгоритма для оптимизации углов открытия тиристоров
ГА работает итеративно: сначала создаётся случайная начальная популяция, для каждого варианта вычисляется функция приспособленности (fitness function), затем отбираются лучшие образцы, и на их основе формируется новое поколение. С помощью мутации поддерживается генетическое разнообразие, и на каждом этапе итерации испытываются новые значения углов. Этот процесс повторяется до достижения оптимального решения [7–9].
Этап 1. Генерация популяции

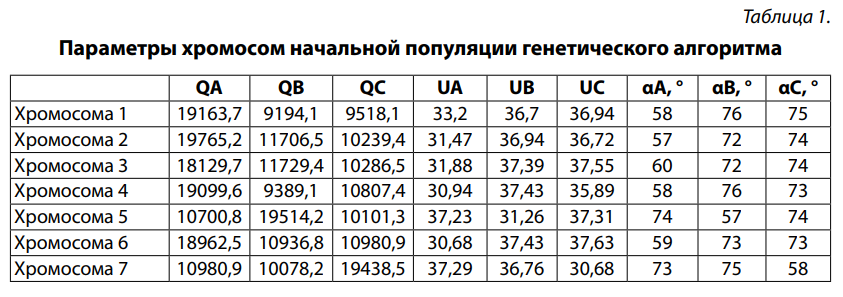

На данном этапе формируется начальная популяция, содержащая N хромосом, каждая из которых представляет собой потенциальное решение задачи – набор управляющих параметров системы компенсации реактивной мощности по фазам. В данной задаче – это угол открытия тиристоров αA, αB, αC, а также соответствующие значения реактивной мощности и фазного напряжения в каждой фазе.
Каждая хромосома представляется в виде набора параметров:
где: QA, QB, QC — реактивная мощность по фазам; UA, UB, UC — фазные напряжения; αA, αB, αC – углы открытия тиристоров по фазам.
Этап 2. Вычисление функции приспособленности (fitness function)
На этом этапе работы ГА производится оценка качества каждого индивидуума в популяции с точки зрения поставленной задачи — минимизации фазной несимметрии напряжения в системе питания электродуговой печи.
Каждая хромосома в популяции представляет собой конкретный набор управляющих параметров и для каждого такого набора рассчитываются физико-технические характеристики, влияющие на качество электроэнергии. Центральным показателем при этом является коэффициент несимметрия напряжения KU2, на основе которого формируется значение функции приспособленности J. Именно это значение и определяет, насколько «оптимальная» та или иная хромосома.
Этап включает:
— численное определение коэффициента несимметрии;
— вычисление итогового значения функции приспособленности.

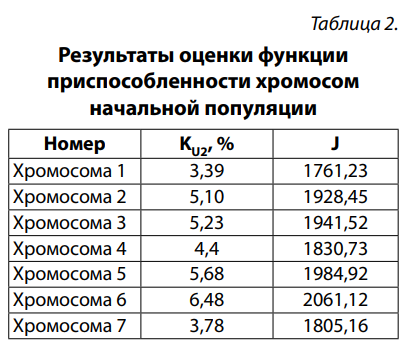

Значения функции приспособленности позволяют оценить хромосомы: чем ниже J, тем более пригодным считается данный набор параметров. Это позволяет выделить особей, которые будут участвовать в формировании следующего поколения.
Этап 3. Селекция (отбор родителей)
На данном этапе из исходной популяции выбираются наиболее приспособленные особи, которые будут использоваться для генерации следующего поколения. Цель селекции — сохранить и распространить успешные характеристики, обнаруженные в текущем поколении, за счёт предпочтительной передачи их потомкам.
Селекция обеспечивает эволюционную направленность алгоритма: именно отбор лучших хромосом с точки зрения функции приспособленности позволяет ГА постепенно приближаться к оптимальному решению. При этом важно сохранить и некоторое разнообразие, чтобы не застрять в локальном минимуме.
Для каждого индивидуума известно значение функции приспособленности J. Хромосомы с меньшими значениями J считаются более «сильными» и имеют больше шансов попасть в следующее поколение.

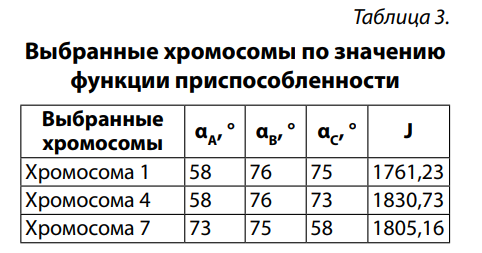

В данной реализации применяется детерминированный отбор: в новое поколение безусловно проходят хромосомы с наименьшими значениями функции J. Такой подход часто используется в инженерных задачах, где требуется быстрое приближение к минимуму и допустимо небольшое снижение разнообразия популяции.
Важные особенности:
— отбор можно выполнять разными методами (рулетка, турнир, ранжирование), но детерминированный отбор обеспечивает наивысшую селекционную точность.
— однако этот метод увеличивает риск преждевременной сходимости, так как слабые хромосомы полностью исключаются и не оставляют генетического разнообразия.
Хромосома 3 была исключена из-за худшего значения функции приспособленности. Выбранные хромосомы будут использоваться как родители на следующем этапе — скрещивания.
Этап 4. Скрещивание (кроссовер)
Скрещивание (кроссовер) представляет собой ключевой этап генетического алгоритма, на котором происходит обмен генетической информацией между отобранными хромосомами (родителями) с целью генерации новых хромосом (потомков), потенциально обладающих более высокими характеристиками приспособленности.

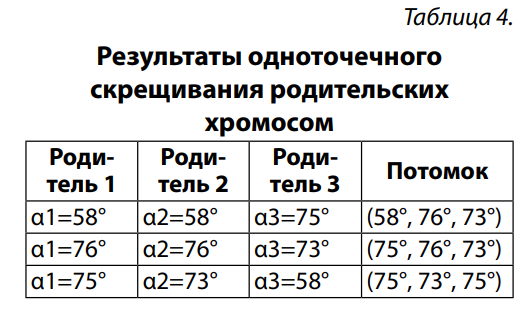

В данной работе применяется одноточечный кроссовер, при котором:
— выбирается фиксированная точка разрыва внутри хромосомы;
— потомок получает одну часть параметров от одного родителя, а вторую — от другого.
Пусть каждая хромосома описывается вектором из трех параметров:
Тогда одноточечный кроссовер можно записать как:
Этап 5. Мутация
Мутация — это механизм, обеспечивающий генетическое разнообразие в популяции и позволяющий алгоритму выйти из состояния локального оптимума. В контексте данной задачи мутация применяется к углам открытия тиристоров α, управляющим компенсационными устройствами в системе ЭДП.
Цель мутации заключается в том, чтобы внести небольшие случайные изменения в параметры потомков, тем самым обеспечивая исследование ближайших областей пространства решений. Это позволяет алгоритму не застревать в локальных минимумах, сохранять генетическое разнообразие популяции и повышать вероятность нахождения глобально оптимального решения.
На основе инженерных допусков и моделирования системы компенсации установлено, что изменение угла открытия тиристора в пределах ±5° не вызывает значительных технологических колебаний, но при этом позволяет протестировать локальное пространство параметров на наличие более эффективных решений. Это даёт оптимальный баланс между стабильностью и поиском. В каждом потомке случайным образом выбирается один из управляющих параметров. В него вносится малое случайное изменение:
Этап 6. Повторная оценка новой популяции
После выполнения операций скрещивания и мутации формируется новая популяция, содержащая потомков с модифицированными значениями управляющих параметров. На данном этапе проводится повторный расчёт функции приспособленности для всех новых хромосом с целью оценки их эффективности в условиях изменённого параметрического пространства.
Для каждой особи повторно моделируются режимы работы системы, и вычисляется значение коэффициента несимметрии напряжений KU2, на основании которого пересчитывается целевая функция J. Полученные значения отражают качество новых решений и позволяют сравнивать их с результатами предыдущих поколений.
Как показано в таблице, хромосома с параметрами αA=58°, αB=71° и αC=73° демонстрирует наименьшее значение функции приспособленности J = 1725,6, что свидетельствует о её эффективности. Эта хромосома может быть признана наилучшим решением текущей итерации и использоваться в качестве базовой при формировании следующего поколения или при завершении алгоритма.
Таким образом, в данной работе исследована проблема фазной несимметрии напряжений в системах электроснабжения электродуговых печей и предложен интеллектуальный метод её снижения на основе оптимизации углов открытия тиристоров. Показано, что электродуговые печи, являясь динамической и нелинейной нагрузкой, существенно ухудшают качество электроэнергии даже при использовании трансформаторов с Δ-соединением, что обусловливает необходимость применения адаптивных методов компенсации. Обоснована эффективность фазно-управляемой компенсации реактивной мощности с индивидуальным управлением по фазам, а для решения задачи оптимального выбора углов открытия тиристоров применён генетический алгоритм, учитывающий нелинейность и динамичность режимов работы электродуговой печи. Результаты моделирования показали значительное снижение коэффициента несимметрии напряжений и более равномерное распределение реактивной мощности между фазами, при этом использование генетического алгоритма обеспечивает высокую устойчивость и адаптивность системы компенсации в условиях быстро изменяющейся нагрузки, повышает качество электроэнергии и энергетическую эффективность системы электроснабжения металлургических предприятий, что подтверждает целесообразность применения интеллектуальных алгоритмов управления для компенсации фазной несимметрии в промышленных энергетических системах.
