При возведении различных строений часто необходимо осушать участок, чтобы подземные воды не нарушили прочность фундамента и всего объекта в целом.
Дренажные системы устанавливают обязательно, если уровень грунтовых вод составляет примерно метр от поверхности земли, на суглинистых или глинистых почвах. Также сеть необходима при возведении дома с цокольным или подвальным этажом.
Когда почва насыщена грунтовой влагой, она подвижна. Из-за этой особенности фундамент постройки периодически двигается (особенно в межсезонье), в результате на стенах появляются трещины, перекашиваются двери и окна, в цокольном этаже или подвале появляется вода. При постоянной сырости на строительных конструкциях образуется грибок, ведущий к их разрушению. В таких случаях выполняют дренаж фундамента и организуют отвод дождевой и талой воды в специальную сеть.
Один из самых эффективных видов дренажа — это система SoftRock.
Она требует минимальных трудозатрат, не нуждается в использовании специальной техники, отличается прочностью, надежностью и долговечностью.
Существует несколько видов такого дренажа, их выбор осуществляется после оценки территории.
Подобрать дренаж SoftRock можно для грунтов любого типа, при этом его эффективность будет на 20–50 % выше в сравнении с другими видами дренажных систем.
ДРЕНАЖНАЯ СИСТЕМА SOFTROCK БЕЗ ЩЕБНЯ
Среди импортных дренажно-распределительных систем оборудование фирмы SoftRock по праву считается наиболее перспективным. С помощью дренажа Софтрок можно без особых трудозатрат и достаточно оперативно удалить с осушаемого участка грунтовую воду.
Дренажная система отвода воды состоит из перфорированной гибкой трубы, которая окружена изготовленным из пенополистирола наполнителем.

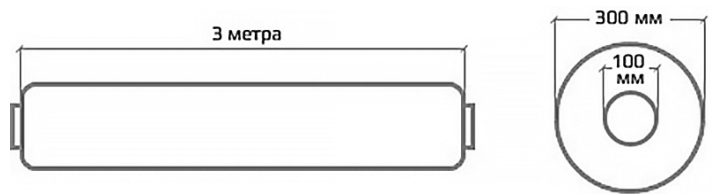

По сравнению с дренажами на основе обычного щебня, подобная конструкция позволяет увеличить эффективность на 20–50 %. Трехметровые блоки конструкции могут иметь трубы с различными внутренними диаметрами (110, 160, 200 мм).
ТЕХНОЛОГИЯ УСТРОЙСТВА ВОДОСТОЧНОЙ ДРЕНАЖНОЙ СИСТЕМЫ SOFTROCK
Дренажно-распределительная система состоит из перфорированной гибкой трубы, которая окружена изготовленным из пенополистирола наполнителем. Пенополистирол, в свою очередь, заключен в геотекстильную тканую сетку. Такая конструкция, по сравнению с аналогами обычного щебня, работает на 65–50 % эффективнее.
Улучшенный проток воды в дренажной системе канализации обеспечивается разработанными по специальной технологии канальцами из пенопласта. Сами трубы полностью готовы к укладке. Они обернуты геотекстилем, защищающим систему от заливания.
Перфорированная труба. Cодержит множество отверстий для легкого протока и рассредоточения воды. Может быть разного диаметра (110 мм, 160 мм).
Геотекстиль. Трубы уже обернуты геотекстилем и готовы к укладке, геотекстиль предохраняет систему от заливания.
Пенопласт. Специально спроектированные канальцы дают больше пространства, а значит, и улучшенный проток воды в дренажной системе канализации.
СПОСОБЫ ПРИМЕНЕНИЯ ДРЕНАЖА SOFTROCK
Область применения закрытой дренажной системы довольно обширна. Всего за несколько лет работы на рынке РФ мы сумели завоевать доверие множества покупателей. Среди наших клиентов есть владельцы полей для гольфа, дачных участков, газонов и иных объектов. Перечислим наиболее востребованные сферы применения нашей продукции.
Дренаж фундамента. Основная функция дренажно-распределительной системы — недопущение попадания влаги в основание постройки. Беструбный дренаж размещается на расстоянии 0,45 м от поверхности земли, вдоль наружной стенки фундамента. Он эффективно выполнит перехват и осуществит отвод воды в систему канализации, расположенную ниже и оснащенную внутренней трубой.
Дренаж септика. В качестве элемента септика закрытая дренажная система Softrock представляет собой комплекс трубопроводов, оснащенных сливными отверстиями. Прокладка выполняется на глубине до 2 м.
Дренаж подвала. Системы канализации нашего производства — идеальное решение для отвода воды из подвалов. Отвод происходит к колодцу или точке сброса, после чего воду можно удалить при помощи насоса. Прокладку такой системы рекомендуется выполнять в траншеях шириной около 30 см.
Дренаж стока крыши. Водосточная система может применяться для отвода дождевой воды от фундамента или подпорной стенки объекта. Существуют конфигурации с выводом воды как на поверхность, так и под землей.
Дренаж фундамента
Правильный дренаж фундамента необходим для предотвращения попадания влаги в основание здания. Дренажная система SoftRock без труб (прокладка ДП) размещается вдоль внешней стенки фундамента на расстоянии 45 см от поверхности земли.
Идеальным расположением дренажной системы SoftRock (с трубой) является зона возле опорного башмака. Дрена должна иметь постоянный уклон.
Внимание! Важно, чтобы сток с крыши не попадал в дренаж фундамента. Однако допускается, чтобы они имели одну точку окончательного сброса.
Выбор диаметра изделия
Дренаж SoftRock диаметром 25,4 см со встроенной трубой диаметром 11 см (ДТ–110) подходит для большинства типов фундаментов. Если его длина превышает 60 м или грунтовые воды залегают близко к поверхности, рассмотрите возможность организации дополнительного водосброса или применение блоков SoftRock диаметром 36/15 см. Устройство дренажа фундамента:
Установка дренажа вокруг фундамента дома
Ниже описан стандартный процесс установки дренажа фундамента вокруг дома, который может иметь особенности в зависимости от местных условий.
Начинайте прокладку дренажной системы фундамента от точки сброса или планируемого места соединения с трубами водоотведения. Расположите дренаж не ниже 3,5 м от поверхности грунта. Блоки должны пролегать вдоль всего периметра фундамента с равномерным уклоном по всей длине (мин. 1 % или 1 см на 1 м).
Соедините все трубы между собой с помощью комплектных муфт, при необходимости установите концевую заглушку.
Расположите систему так, чтобы ее части касались друг друга и проложенных ниже блоков SoftRock с трубой. Уложите дополнительные блоки с наполнителем друг на друга вплотную к стенке фундамента до необходимой высоты. Перед засыпкой можно зафиксировать части системы колышками, однако при их вбивании не повредите геотекстиль.
Засыпьте котлован согласно инженерному плану.
Устройство дренажа вокруг фундамента дома завершено!

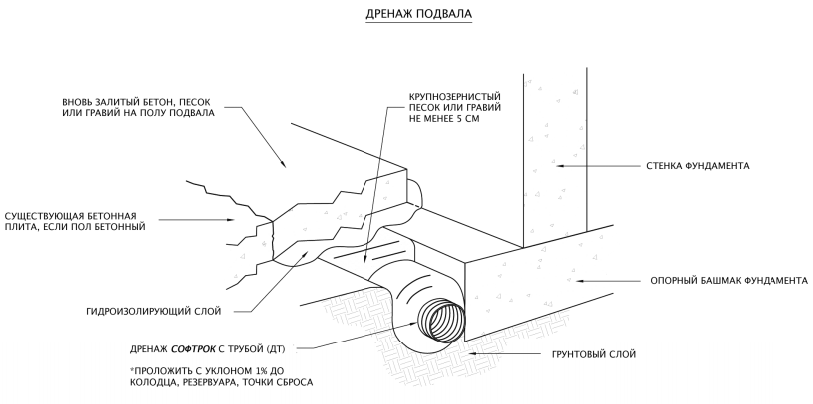

Дренаж подвала дома
В случае сезонного подъема грунтовых вод, либо вследствие проливных дождей, подвал может оказаться залитым водой. Установка традиционного дренажа по периметру фундамента для готового строения оказывается слишком сложной или даже невозможной, например, из-за мощеной территории, наличия лестниц, балконов и террас, проходящих инженерных коммуникаций и особенностей ландшафта.
Лучшим решением в подобных случаях является установка системы дренажа фундамента или подвала, которая отводит воду к точке сброса или колодцу
Устройство
Системы SoftRock для осушения подвала рекомендуется помещать в траншею шириной 30 см. Она должна быть выкопана вдоль внутренней стенки фундамента и находится от поверхности более чем на 20 см (для земляного пола), а от плиты перекрытия — более чем на 22 см (для бетонного пола). Не рекомендуется производить установку, когда подвал уже затоплен. Если это произошло, то перед монтажом откачайте воду. Также не рекомендуется устанавливать систему, если отсутствует колодец для сбора воды.
Выбор диаметра изделия
Стандартное решение — системы диаметром 18 см с трубой — 50 мм (ДТ–50). Дренаж может устанавливаться с применением необходимых фитингов при смене направления прокладки труб.
УКАЗАНИЯ ПО УСТАНОВКЕ
- Разберите пол подвала до грунта (снимите бетонные плиты или пробейте в них полости).
- Выкопайте траншею вдоль внутреннего периметра стенки фундамента не повредите существующие инженерные сети и несущие конструкции!
- Расположите систему SoftRock (с трубовдоль края траншеи.
- Соедините все части между собой с помощью комплектных муфт, при необходимости установите концевую заглушку.
- Уложите собранную систему в траншею.
- Засыпьте слоем чистого крупнозернистого песка (или мытого гравитолщиной не менее 5 см для создания опоры вновь заливаемому бетону, либо заполните пробитые в бетоне полости слоем песка (или щебнтолщиной не менее 5 см.

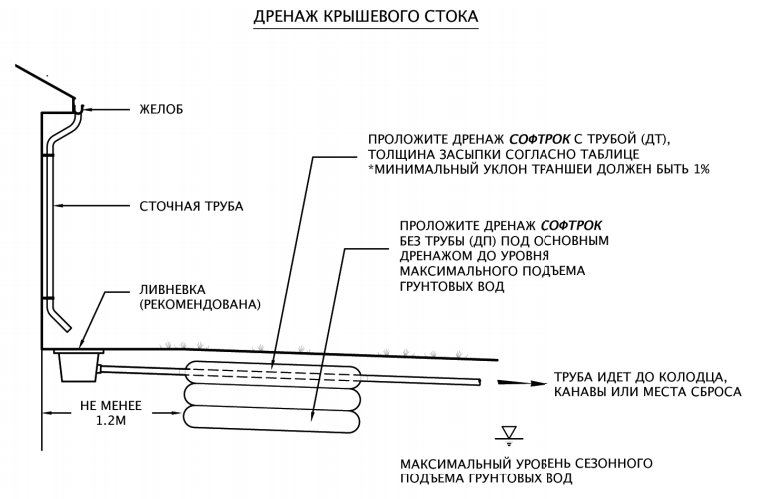

Дренаж стока с крыши отводит дождевую воду от фундамента строения. Возможны конфигурации системы как с прокладкой под землей, так и на поверхности.
УКЛАДКА
Система должна отводить воду от фундамента или подпорной стенки. При использовании сточных желобов расстояние от системы до фундамента должно превышать 1,2 м. Ливневые коллекторы можно объединить с неперфорированными (сплошными) трубопроводами в прямой сток. Далее трубы прокладываются до точки сброса, например, до котлована или выдвижной емкости.
Проложите беструбный дренаж SoftRock (ДП) под основным до уровня максимального подъема грунтовых вод, чтобы увеличить отвод и уменьшить вероятность разливов во время пиковой нагрузки (период ливней или таяния снега).
Обычно следует выбирать дрены, которые равны или превышают по диаметру сливную трубу.
